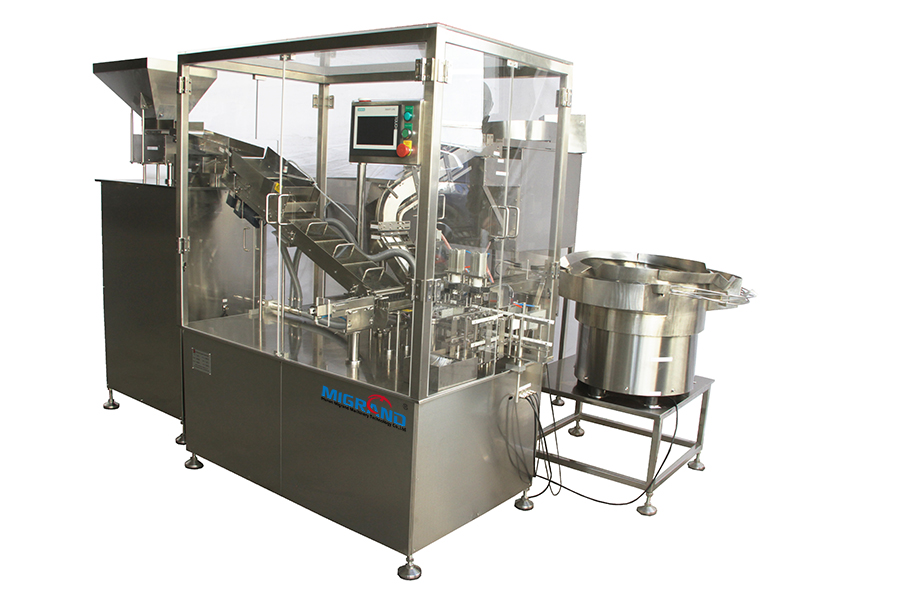

Machine de capsulage de remplissage de tubes de comprimés effervescents GD-80

Brève introduction : La machine d'embouteillage de comprimés GD-80A pour bouteilles à canette est applicable à l'emballage de comprimés plus gros et plus fins qui sont introduits de manière ordonnée dans des bouteilles à canette sur une seule rangée et qui se chevauchent. L'appareil adopte entièrement un PLC pour un contrôle centralisé. Il est vérifié dans la détection par fibre et photoélectrique et dans d'autres types de détection pour avoir des performances stables et un fonctionnement automatique fiable. Il peut automatiquement déclencher des alarmes et s'arrêter en cas d'absence de comprimés, de bouteilles ou de bouchons. Sa partie en contact avec les comprimés est en acier inoxydable 316 de qualité supérieure, ce qui répond pleinement aux exigences GMP.

Composition et fonction :

1. Système de vibration du capuchon : chargement manuel du capuchon dans la trémie, disposition automatique du capuchon sur le support pour le branchement par vibration.

2. Système d'alimentation des comprimés : placez le comprimé dans la trémie à comprimés manuellement, le comprimé sera automatiquement envoyé en position comprimé.

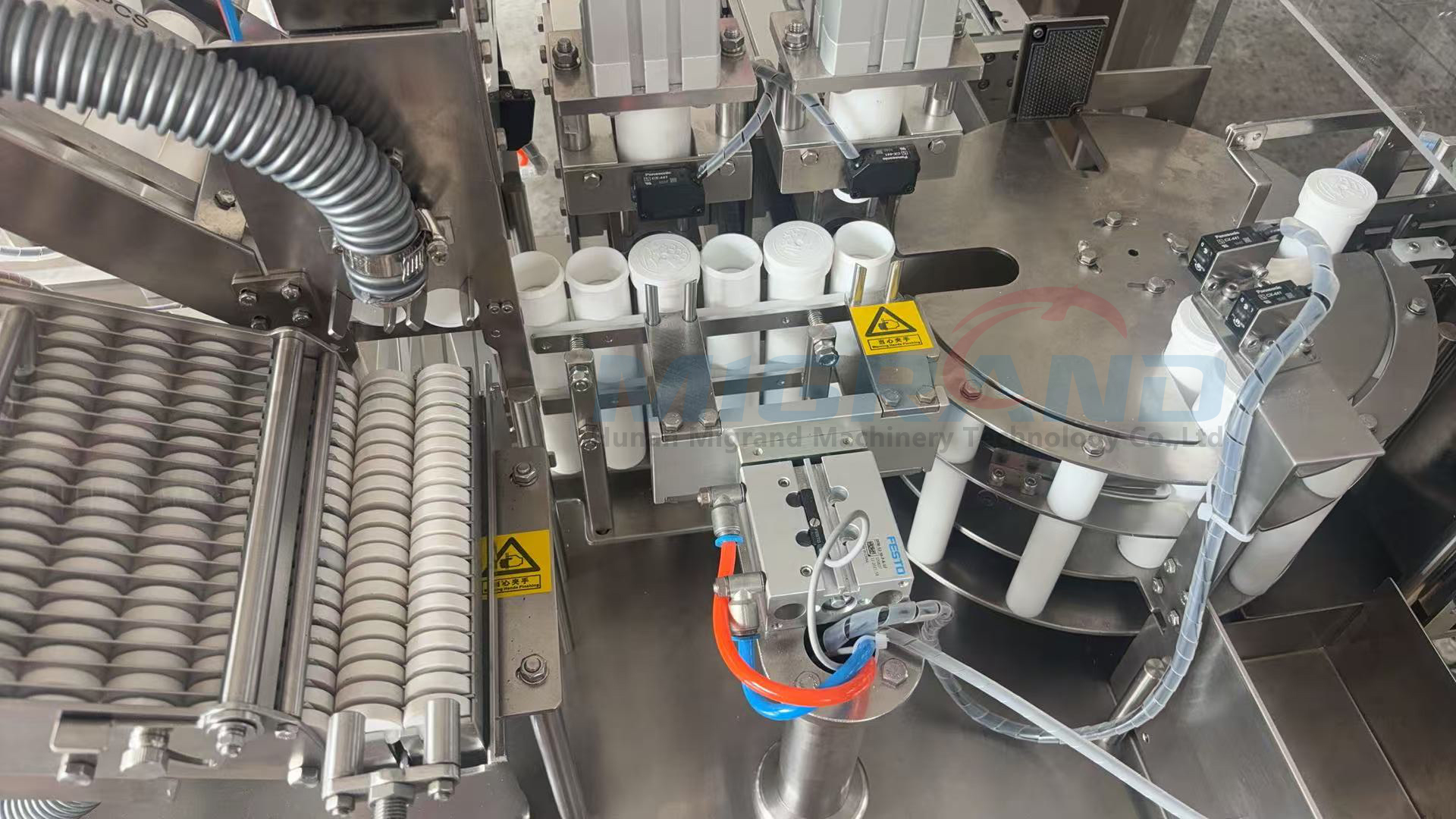

3. Introduisez le comprimé dans l'unité de bouteilles : une fois qu'il y a une bouteille, le cylindre d'alimentation des comprimés poussera les comprimés dans la bouteille.

4. Unité d'alimentation par tube : placez la bouteille dans la trémie manuellement, la bouteille sera alignée en position de remplissage du comprimé par le déchiffrage des bouteilles et l'alimentation par sonde.

5. Unité de poussée du capuchon : lorsque les bouteilles reçoivent un comprimé, le système de poussée du capuchon poussera le capuchon et fermera automatiquement la bouteille.

6. Manque d'unité de rejet des comprimés : une fois qu'il manque 1 comprimé ou plus dans le flacon, le flacon sera automatiquement rejeté. Pas de comprimé, pas de bouchage, pas de flacon, pas de bouchage.

7. Section de contrôle électronique: cette machine est contrôlée par PLC, cylindre et moteur pas à pas. avec système d'alarme automatique multifonction.

Matériaux principaux: 1. La plaque et le cadre de la machine sont en acier et en peinture émail, le couvercle de la plate-forme est en 304, l'autre utilise le sablage en alliage d'aluminium, l'acier inoxydable 304 et tout le contact matériel avec la tablette adoptera le sus316L.

Principaux composants électriques :

Paramètres techniques :

Tension : 220 V ; puissance : 2KW ; Production : 60~ 80 bouteilles/minute

Installations de support : air comprimé purifié dont la pression et la consommation sont respectivement de 0,5 ~ 0,6 MPa et 0,28 m3/minute

Dimensions extérieures : 3200 mm*2000 mm*1800 mm. Poids : environ 1000 kg

S'adapter à la gamme de spécifications : Diamètre de la tablette : Ф18~Ф25mm. Épaisseur de la table : 5-8 mm, quantité de chargement : 10-20 pièces.

*Remarques : si les informations sur les paramètres de la tablette ne sont pas comprises dans la plage des paramètres ci-dessus, elles seront considérées comme personnalisées et non standard, et le devis doit être mis à jour en conséquence.

Processus de fonctionnement :

Versez manuellement le comprimé dans la trémie - Les comprimés entrent dans la section des comprimés de dépistage - Disposez automatiquement le comprimé en orbite - Entrez automatiquement en position de chargement.

Mettez manuellement la bouteille dans la trémie de bouteille - Alimentation automatique du biberon en position de remplissage.

Le capuchon est placé manuellement à l'intérieur de la plaque de l'oscillateur - Capuchon à rangement automatique - Entrée dans la position du presse-étoupe.

La machine complète automatiquement le remplissage du comprimé dans la bouteille et la sortie.
